J'ai dessiné et imprimé ma monture de lunettes
Par gnieark le lundi 14 septembre 2020 - Projets - réalisations - documentations

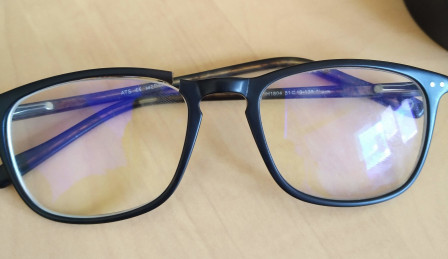

Lunettes cassées.
Le rendez-vous chez l'ophtalmo n'est que dans trois semaines [1].

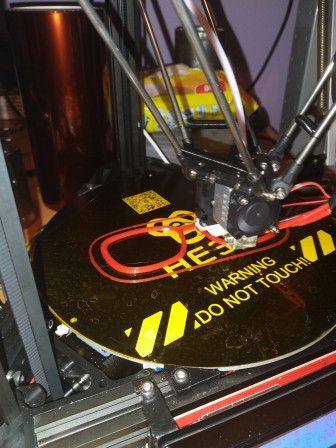

En parallèle, j'ai un nouveau joujou (une imprimante delta, pour laquelle je ferai un billet de blog, sur mon blog dans les jours qui viennent).
Vous avez compris le "projet": Dessiner une nouvelle monture de lunettes.
La première difficulté a été de dessiner le profil des verres.

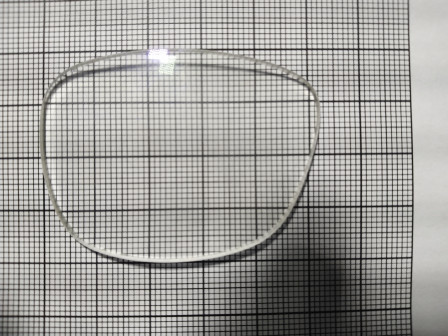

A partir de cette photographie, avec un verre posé sur une feuille de papier millimétré, l'ami Zigazou, avec Inkscape a réussi à créer un fichier vectoriel du profil:
Une fois ce prérequis, c'était lancé.

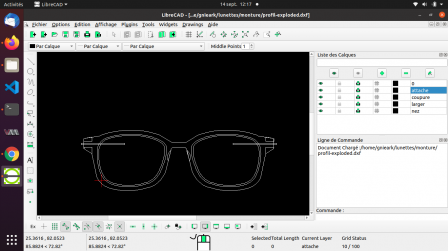

J'ai créé les profils 2D de la monture au format dxf avec LibreCad

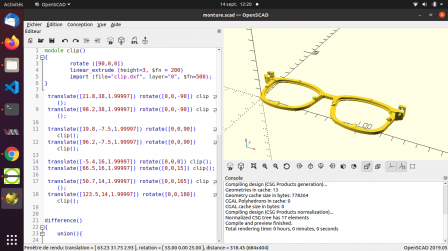

Et "extrudais" les calques pour mettre tout ça en 3D avec Openscad:
Ensuite, j'imprimais,

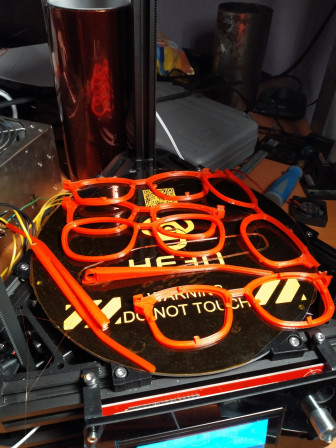

testais, corrigeais, réimprimais... beaucoup de fois:

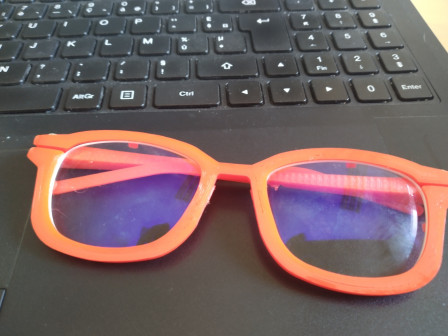

Voilà:
Les fichiers 3D et les fichiers de constructions sont tous sur le dépot git Lunettes.
Petites précisions:
- Les branches sont assez fines pour être déformées à l'aide d'un peu de chaleur (sèche cheveux) afin de les adapter.
- C'est du dépannage en attendant le RDV chez l'ophtalmo puis l'opticien. Si quelqu'un vient me voir pour que je répare ses lunettes, vu le temps que j'y ai passé, qu'il faudrait presque tout reconcevoir pour adapter à la forme de ses verres. Je l'inviterai à prendre une mutuelle.
Les améliorations prévues:
- Affiner le bas des lunettes,
- faire un support pour le nez plus agréable,
- Donner un petit angle aux branches.
Si jamais un opticien geek arrivait à me faire "fuiter" (légalement ou non) les formes de tous les verres / toutes les marques, je tenterai bien de créer un générateur de monture de lunettes.
Note
[1] Et encore je pense que j'ai de la chance d'être en Seine Maritime, et ni dans un désert médical ni en Île de France
