Backdoor sur le local d'Echelle Inconnue #Fail1
Par gnieark le mardi 14 mai 2019 - Projets - réalisations - documentations
Nommer ce projet "Backdoor" nous fait sourire, mais en fait, ça se résume en la domotisation de la gâche électrique de la porte.
L'idée est d'installer une petite carte type Raspberry Pi qui est capable de déclencher l'ouverture de la porte. La fonction ouvrir la porte sera accessible en ssh (OK, pas pratique) et via un bouton sur une page WEB à accès limité.
De cette manière, plus besoin de se lever les fesses jusqu'à l'interphone pour ouvrir, et possibilité d'oublier les clefs à l'intérieur lorsqu'on va chercher un Kébab, il sera possible d'ouvrir la porte depuis l'extérieur avec un smartphone.
Voici les étapes de la (tentative) de réalisation du projet.
1) Trouver comment déclencher l'ouverture de la porte.
Un petit tour dans la documentation constructeur de l'interphone, observation du circuit électronique: C'est simplement un contact sec. Lorsqu'on court circuite les fils jaunes et orange, ça déclenche l'ouverture.

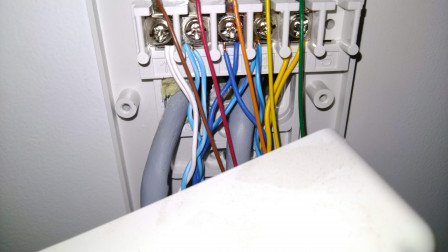

Voici le câblage de l'interphone:
2) Trouver l'appareil qui permettrait de gérer ça.
Le choix s'est porté sur un Onion Omega, parceque:
- Il est vraiment tout petit (on pensait au début le loger dans le combiné de l'interphone)
- Semble vraiment orienté Wifi (on ne prévoit pas de tirer un câble RJ45)
- Est facile à alimenter à l'aide d'un petit composant supplémentaire (ld33v)
- Nous permet de découvrir une autre techno que le Raspberry pi

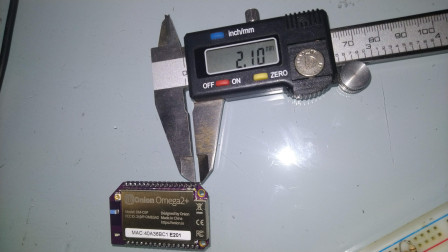

La mauvaise surprise: L'écartement des broches n'est pas le standard (pas de 2.54mm)!

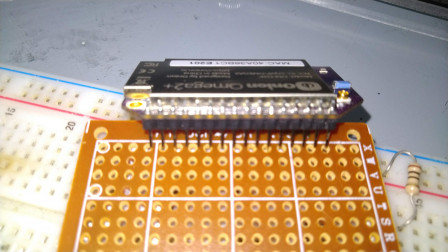

Du coup, impossible de le fixer sur une plaque à pastille:

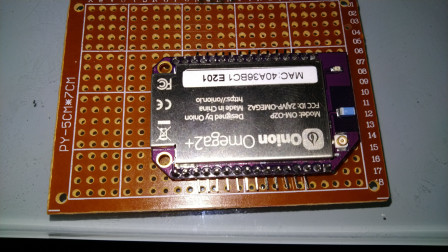

La solution, c'est plier la majorité des pattes, et passer en force le reste:

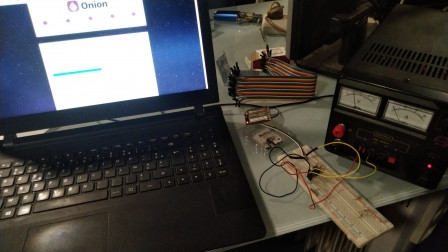

3) Prototyper le circuit
L'alimentation 12 V sera le boîtier qui sert à alimenter l'interphone. On le trouve dans le tableau électrique.

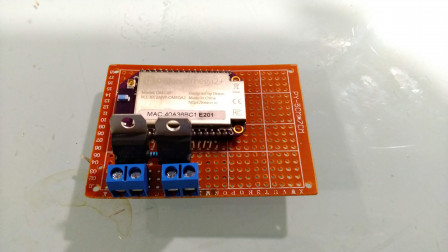

Voilà... Il subsiste un petit doute, c'est que le transistor TIP 122 puisse faire office de relai sur le contact sec. Au pire, on le remplacera par un relai.
4) Passer un câble dans le mur.

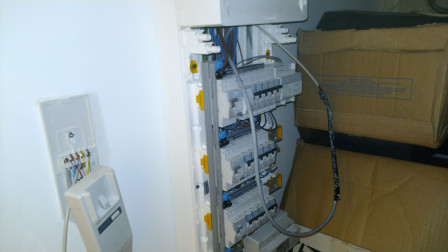

On récupère le cable qui va à la gâche électrique dans l'interphone, tandisque l'alim 12 V est dans le tableau électrique... Il faut passer un câble (Il n'y a pas de gaîne, les câbles sont volants entre les cloisons). En même temps, c'est juste à coté:
- Déconnecter un des cables existants qui fait le chemin souhaité. Il servira de guide à celui qu'on ajoute.
- Enrouler de ruban adhésif les deux cables afin de les attacher l'un à l'autre.
- Tirer sur le cable "guide" Afin que le nouveau suive.
- Maintenant il faut replacer le cable guide.... Il fallait donc prévoir le double de longueur sur le cable à passer, afin qu'en accrochant en son milieu, il puisse à son tour servir de guide.
Voila, c'est passé.
5) Raccorder et tester.

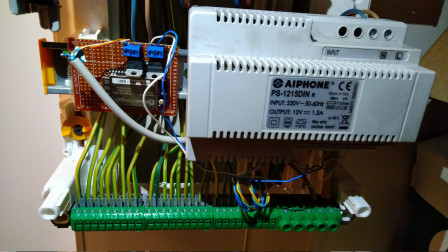

Le bébé est fixé avec du scotch double face et raccordé.
6) Oups
Ce qu'on ne voit pas sur la photo précédente c'est que le circuit est fixé sur la barre métallique grâce à un morceau de ruban adhésif double face très fin.... trop fin, et les connexions ont touché la barre mettalique. Le régulateur et l'Onion sont morts après 10 minutes de fonctionnement.
7) Conclusion:
Recommencer en fixant le circuit sur un support isolant, que lui on peur coller à la barre métallique.
Sur l'Onion Omega. Très mitigé, c'est à la fois
- super génial: taille, qualité du wifi, linux très léger dessus,
- Tout pourri. l'écartement des pins n'est pas standard. Ça bousille énormément les possibilités de prototypage, sans acheter des modules qui doublent le prix et la taille.
Je n'ai pas encore décidé si l'essai n°2 sera avec un Onion Oméga.
