Ce projet né au au hackerspace consiste en la création d’une télévision mécanique, via le principe du disque de Nipkow.

Une lampe ayant pour forme deux arcs de cercle et deux morceaux de rayon s’allume aux bons moments pour illuminer dans les trous du disque qui tourne... erf non c’est trop galère à expliquer, voici la page Wikipedia sur le disque de Nikpow et cette vidéo explique assez bien le principe

Maintenant que vous avez compris le principe, voyons la manière dont nous allons tenter de le réaliser, puis l’état d’avancement.

Descriptif rapide

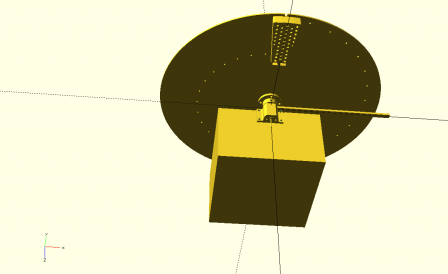

Sur l’image 3D ci dessus:

  • Un moteur courant continu qui entraîne un Vinyle[1] percé de trous pour en faire un disque de Nipkow
  • Le moteur est fixé sur son alimentation (un boitier ATX)
  • Un bras tient une fourche optique (non représentée sur l’image). Elle permettra que l’arduino puisse mesurer la durée de rotation. Dans la programmation on estimera que le temps de rotation est égal à celui de la rotation précédente. Donc si la lampe doit s’allumer lorsque le disque est à un angle de i°, elle le fera au temps: (i X tempsRotation / 360) secondes.
  • Une lampe ayant la forme adapté et un éclairage homogène

Réalisation

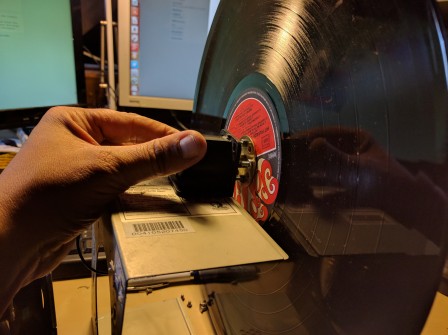

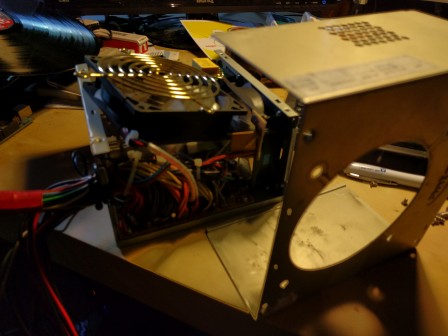

Fixer un disque vinyle sur l’axe de rotation d’un moteur cc, puis démonter et percer le boitier d’alimentation ATX afin de pouvoir fixer le moteur.



Le moteur ci dessus n’allait pas assez vite. On l’a accéléré en augmentant la tension jusqu’à 12V (ce que permet le boitier d’alim). bref RIP petit moteur de mécano.

En parrallèle, la lampe.

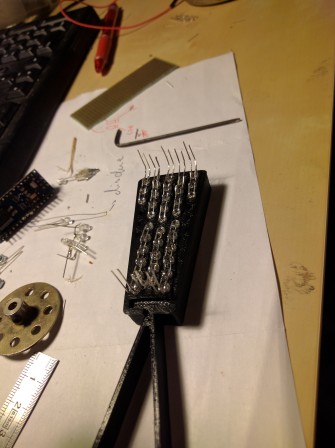

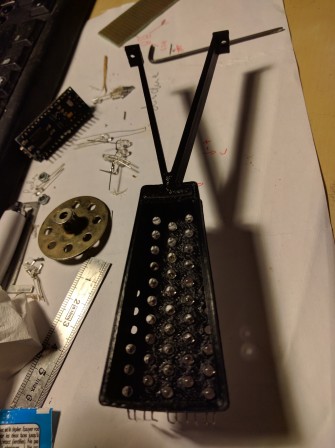

Elle est constituée de leds et d’une coque dessinée et imprimée avec une reprap.

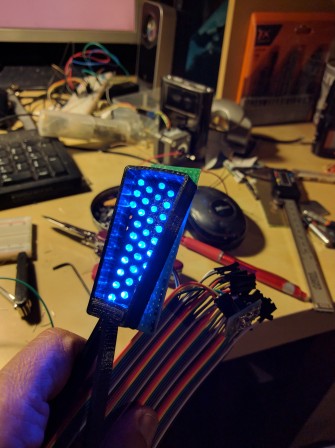

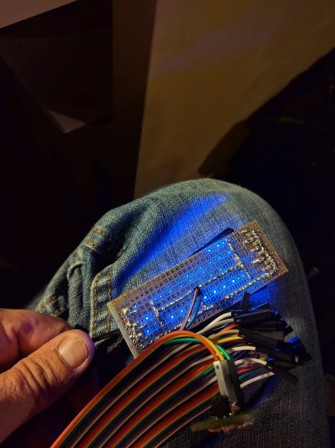

Lampe à partir de leds pour disque de Nipkow

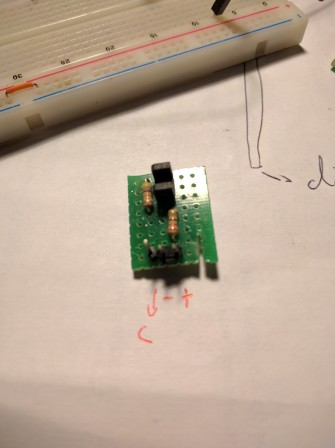

Circuit de connexion de la fourche optique:

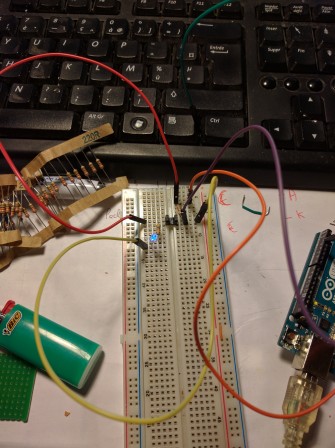

Prototypage:


Réalisation du shield:


Avec un autre moteur

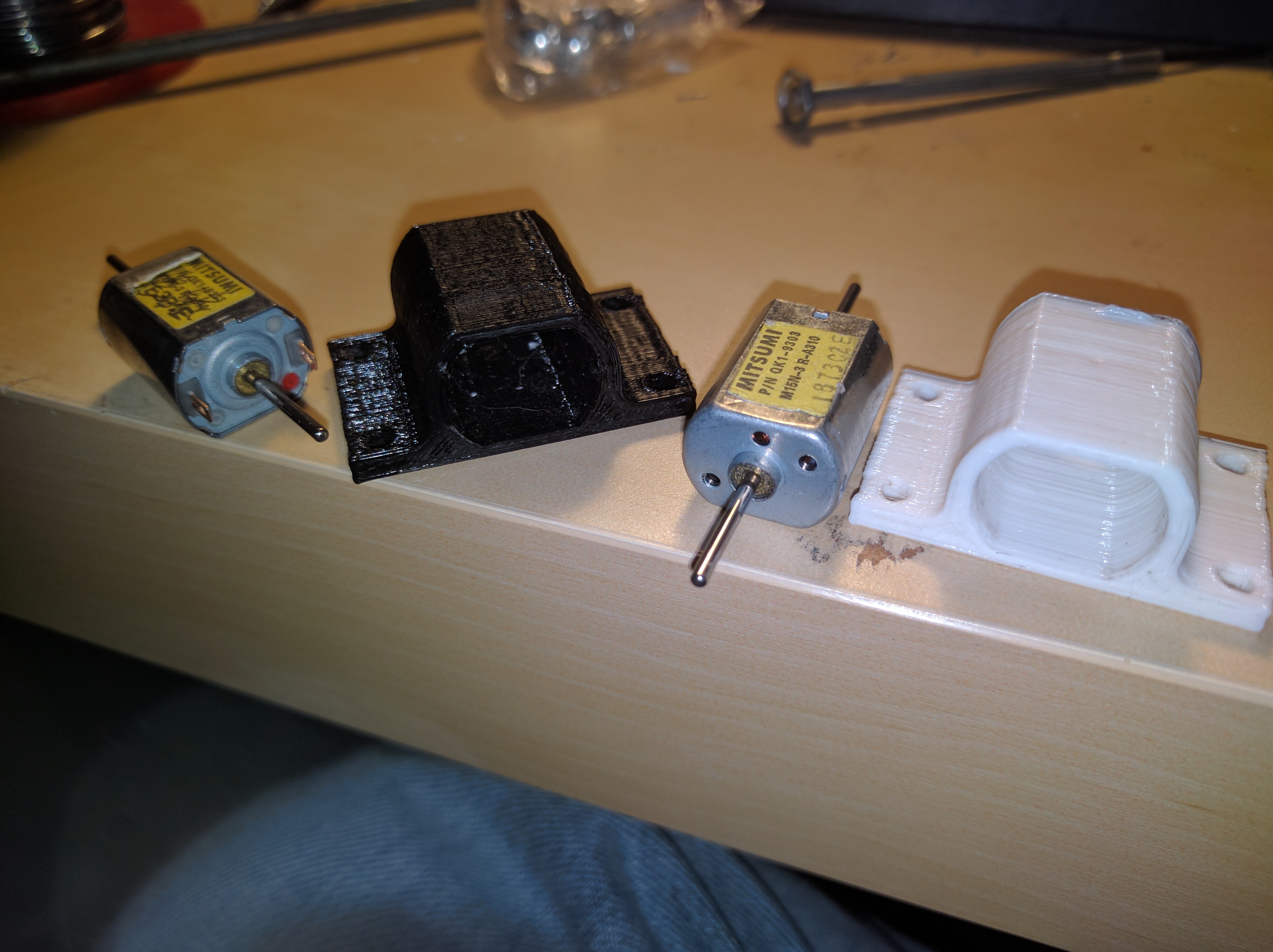

J’ai dessiné et imprimé un carter permettant de fixer ces moteurs. Publiés sur thingiverse.


Ce type de moteur est assez rapide mais n’a pas assez de couple pour entraîner un vinyle. C’est un fail. Du coup, lundi dernier, Zigazou m’a légué sa perceuse pour que j’en récupère le moteur.

A Suivre....

Les premiers dessins 3D sont sur ce dépot github. Les schémas électroniques et le code arduino suivront.

Note

[1] 50cts à la foire à tout
